LPXJ70.2双路测径仪

1、设备概述

1.1设备名称、型号

设备名称：测径仪

设备型号：LPXJ70.2型

测 头 数：2组

1.2设备组成

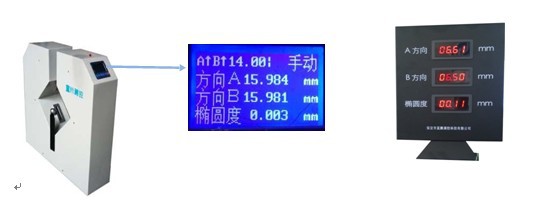

蓝鹏测径仪是集光学、机械、电子电路、通讯和计算机软件技术为一身高科技测量仪器，仪器由测径仪本体、安装支架、外接显示屏组成（如图所示）：

可对被测物两个方向的外径尺寸进行实时控制，测径仪本体内置2组相互垂直布置的光电测头，可以测量被测物两个方向上的直径尺寸。具有显示、计算、及报警等功能，具有声光报警功能，当测量数据超差时自动报警。

1.3测头部件及其分布形式

1.3.1测头部件

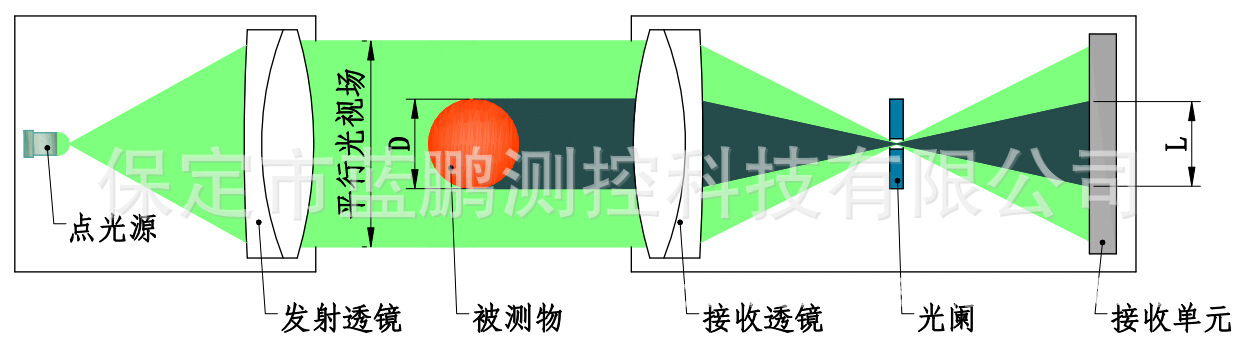

测头部件是测径仪的核心部件，它的作用是将被测物在CCD芯片上清晰的成像，并采集、放大芯片输出的电信号。测头部件主要由发射镜头和接收镜头组成，其结构原理图如下图所示：

发射镜头内置一个点光源，点光源发出的光通过透镜系统（即镜片组）后形成准直平行光视场。准直平行光直接射向接收镜头，经过接收镜头内的透镜系统后聚焦，通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时，被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。CCD芯片是测头部件中的光电转换元件，它可以将接收到的光信号转换成电信号。电信号由信号采集电路接收、放大，再进行数字化处理后向上位机传输。

在实际应用中，测头的光学系统需要经过严格的计算和设计，最大限度的消除成像误差并达到成像边界清晰的效果。在此基础上每组测头安装到位后再用专用的“测头尺度标定仪”进行尺度标定和非线性度误差修正。我公司的光学测头经过尺度标定和非线性度误差修正后最高精度可达0.005mm。

1.3.2测头的布置形式

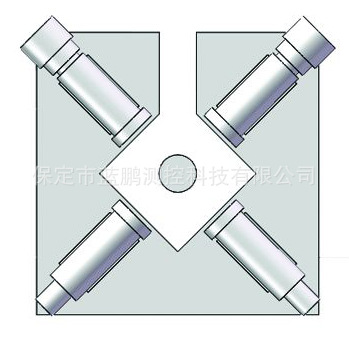

LPXJ70.2型测径仪共有2组测头。如右图所示，2组测头成90°角垂直布置。测量时每次可测2个相互垂直的直径尺寸，根据这两个直径尺寸还可计算出被测物的椭圆度。

LPXJ70.2双路测径仪就是非接触测量的重要形式之一。它不损坏被测物体表面，还可对软体材料、透明材料、易损材料、易形变材料、辐射材料等进行测量，可以在线实时监控生产线，从而更好地满足了生产需求。

2、设备参数及工作环境要求

2.1设备参数

有效测量范围（mm）： φ1～φ70

推荐被测物直径D（mm）：φ1～φ60

测量精度（mm）：  ±0.005

测量频率（Hz）：   500

显示内容：2路测头的实时测量值、平均值或椭圆度。数据刷新频率1～3次/秒。

系统功能：可设置产品规格、正负公差、椭圆度公差等参数以及报警的开关等。

报警功能：测量数据超差时，报警红灯点亮报警。

数据输出接口：RS422或RS485(可双方协商)

电源电压（V） ：AC 220±15% ，50Hz

环境温度（℃）： -15～50

环境湿度 (％rh) ： ≤ 85（不结露）

光电测径仪处理速度非常快，几乎感觉不到系统的延时，2ms响应一次，测量的数据实时显示于显示屏上，并可配备外接显示屏，是高精度的在线检测设备，光电测径仪测量精度高，测量频率大，自动无损实时检测，为各种圆形轧材的线径尺寸的检测带来了便利。
