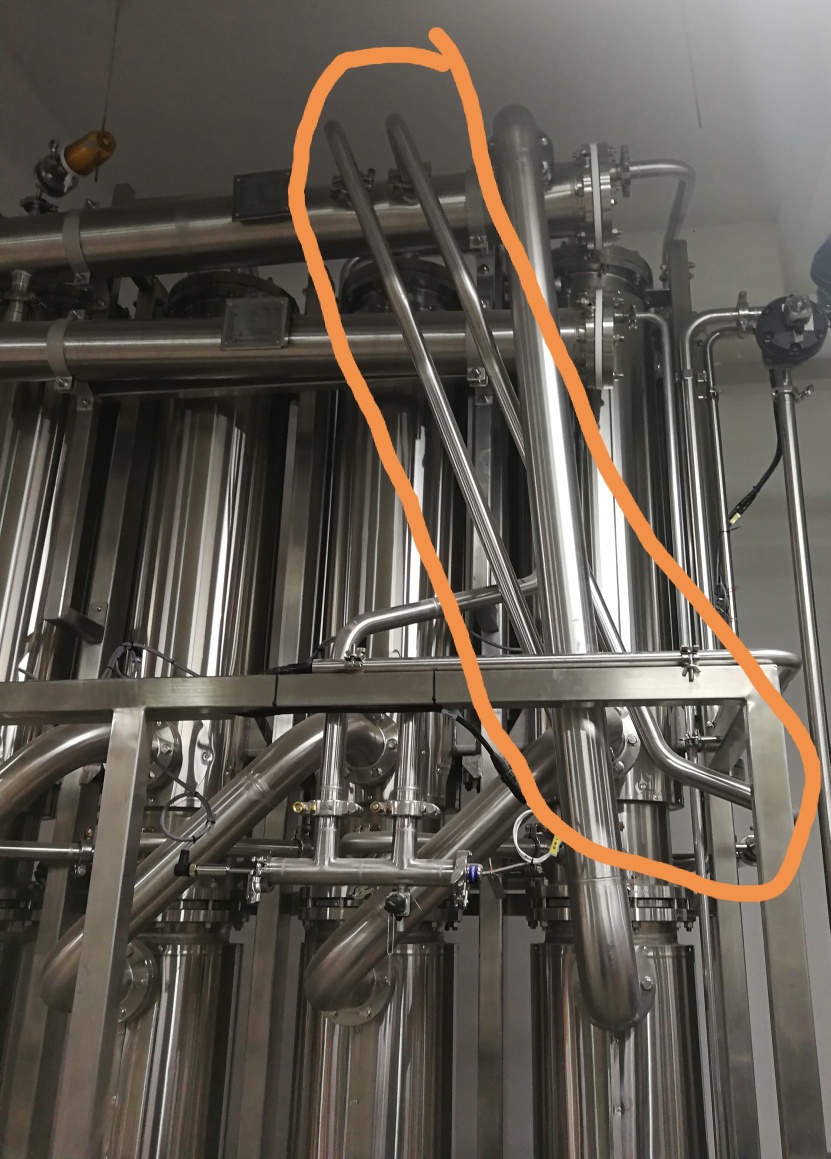

洁净管道是否一定需要横平竖直的管，像图中斜拉的管道是否被允许？
横平竖直的管道布置优点是相对美观，但大家都知道两点之间直线最短，所以不可避免的浪费材料，同时也增加了介质流动长度，造成压损和增加污染风险！
实用和美观肯定会有一些冲突，大家在设计施工中遇到这种情况会选择哪种走管方式？

AZER · 发表于 2020-3-12 09:34:30

横平竖直是基本原则，也就是原则上做到，但对于局部，尤其增加长度或弯管影响较大的，可以不按此原则（比如部分使用软管的更谈不上）。形象与效用并重！

A001 · 发表于 2020-3-12 10:45:47

实用和美观并重，还需要考虑与其他设备交叉布局的合理性，如果没有其他布局可以两点之间线段最短，突然一看到你这张图，还真不习惯

myreebok · 发表于 2020-3-12 10:48:00

这样不是挺好看的，不错啊

小兵 · 发表于 2020-3-12 15:35:09

就事论事理论实际相结合避免生搬硬套

东北以东 · 发表于 2020-3-12 15:45:45

小兵发表于 2020-3-12 15:35
就事论事理论实际相结合避免生搬硬套

实际施工中确实会遇到这种情况，明明一个斜拉就可以过来，但要全用直角弯头横平竖直走，还得躲其他管道和设备，甚至可能要多用四五个弯头

小兵 · 发表于 2020-3-12 15:56:54

东北以东发表于 2020-3-12 15:45
实际施工中确实会遇到这种情况，明明一个斜拉就可以过来，但要全用直角弯头横平竖直走，还得躲其他管道和 ...

有很多施工老师傅（不分年龄老少）他们凭着很多药厂的施工经验给你搞得漂漂亮亮稳稳妥妥（管道设计走向等等）活学活用真是古人云：三人行，必有我师焉。

东北以东 · 发表于 2020-3-12 16:20:20

小兵发表于 2020-3-12 15:56
有很多施工老师傅（不分年龄老少）他们凭着很多药厂的施工经验给你搞得漂漂亮亮稳稳妥妥（管道设计走 ...

向老师傅致敬

东北以东 · 发表于 2020-3-12 16:20:24

小兵发表于 2020-3-12 15:56
有很多施工老师傅（不分年龄老少）他们凭着很多药厂的施工经验给你搞得漂漂亮亮稳稳妥妥（管道设计走 ...

向老师傅致敬

Jeff123 · 发表于 2021-3-7 10:58:50

华通的多效蒸馏水机吧我记得他他们的手册上说这样会减少背压，顺着水流方向，大概是这个意思，如果不是华通的，那就GG

南太平洋 · 发表于 2021-3-9 16:44:35

一定要使用与好看并重工程审美也很重要
