摘要：德国Fette公司和Korsch公司是世界上最具影响力的压片机制造商，重点介绍了Fette公司和Korsch公司在本届interpack展会上展出的最新的二个产品，FE55型和XL400 FT型压片机。
由杜塞尔多夫展览机构主办，每3年一届的国际加工与包装机械展览会（Interpack）是全球规模最大、影响力最大、最具有专业性的展览。2011年5月12-18日在德国杜塞尔多夫市举行的第19届Interpack，吸引了来自约60多个国家的2700多家展商。展出面积约174000m2，19个展馆，参观人数达17万人。笔者有幸参加这次盛会，亲眼目睹了压片机世界的进步。德国、英国、意大利、美国、西班牙、阿根廷、韩国、印度等国以及中国台湾的压片机厂商都带产品参加了展会，在众多的参展商中最受人瞩目或最具影响力的还是德国Fette和Korsch公司。
Fette公司带来的展品是其最新研发的FE55型压片机，Korsch公司带来三台XL系列的压片机，下面本文就这二家公司的参展产品，做一详细介绍。

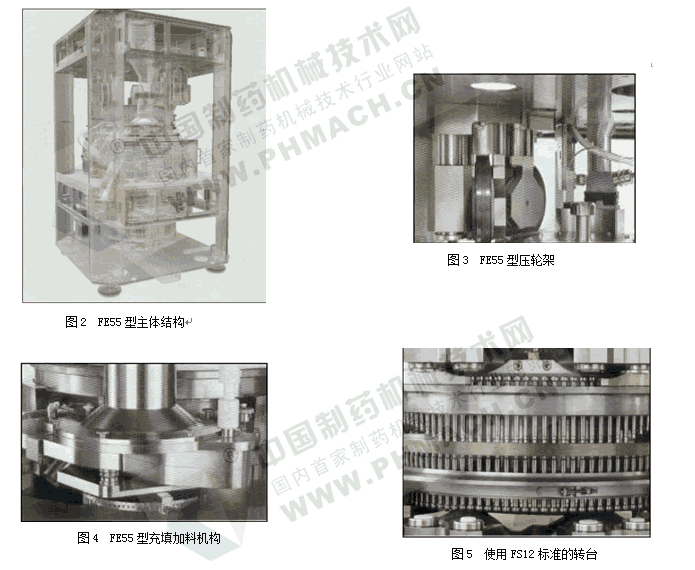

(5)该展品为87冲，使用FS12标准的冲模(如图5)。（FE55型压片机通常还有EU或TSM标准的三种其他规格）。FS12标准的冲模是Fette公司新近推出的一种冲模标准，其冲杆直径仅为12mm，最大好处是在转台上能够尽可能的安排出更多的冲位数，从而大大提高生产效率，据测算大约能提高40%-50%的产能。FS12标准冲模的另一个好处是，由于冲模数增加，冲模的头部几乎一个个挨得很近，那么冲头的工作状态十分平稳，几乎没有冲击声。
(6)展示的这台FE55型压片机是用来压制双层片的，压片机置有3只直径相同的压轮以及两套相同的充填及加料装置，即第一次加料—预压（选片）—第二次加料—预压—主压。预压和主压的压力是一样的，都为25kN，第一层预压后即可选片。该机上的选片技术是Fette公司的专利，能保证所需要第一层的片重差异。
(7)转台中板为三块式，即无传统的冲模，片形可直接做在中板上（有相当的硬度），三块式中板表面上看上去好像结构很简单，但它的定位精度很高，确保了上、中、下模的同心，紧凑的位置使得FS12标准的冲模安排成为可能。
(8)采用强力扭矩电机直接驱动，省却了传统的蜗轮减速箱，也不需要日常的维护，转台带编码识别控制。

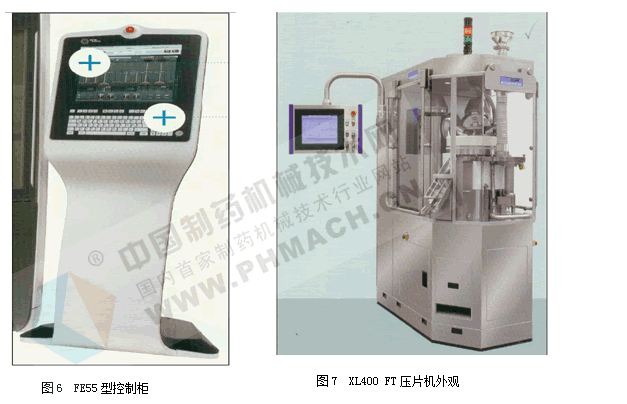

(9)电源和控制部分是分开的，电箱采用新的冷却理念，独立控制柜外形线条优美，同样为黑白二色，采用19寸的大屏幕人机界面(如图6)。
(10)控制柜与主机连线采用尽可能少的联接，克服了以往杂乱的感觉。压片机所有外围设备都集中连接控制，电源、压缩空气、润滑油集中于一个多功能中心。
2 Korsch的XL400 FT单出料压片机
Korsch公司通过多年的口碑积累，实力亦不容小视，压片机技术的水平与Fette公司不分上下，其新近开发的Most Flexible（最可变化）的压片机产品是压片机世界最大的看点，也是有相当战略意义。

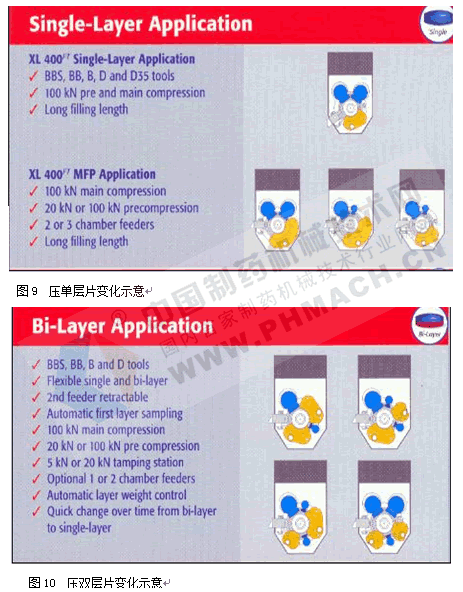

(1)长加料器—预压20kN—长加料器—主压100kN；(2)长加料器—预压20kN—短加料器—预压20kN—主压100kN；(4)短加料器—预压20kN—长加料器—预压20kN—主压100kN；(5)短加料器——预压20kN——短加料器——预压100kN——主压100kN。
以上的预压可以选择20kN的，亦可以在5-20kN的范围内进行选择。

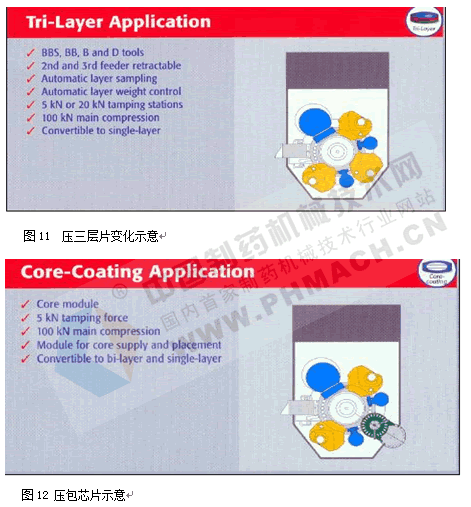

2.1.3压制三层片变化示意(如图11)
短加料器—轻压5-20kN—短加料器—轻压50～20kN—短加料器—主压100kN。
2.1.4压包芯片示意(如图12)
短加料器—轻压5kN—加芯—轻压5kN—短加料器—主压100kN。
通过上面的介绍，发现XL400 FT型号的压片机可最大程度地适应不同压制片剂产品的要求，制造工厂亦可最大程度地减少产品的品种种类，将库存压低，提高产品投产效率，用户购买一台压片机后亦可以通过一些零部件变化的来改变压片机的形式，适应于不同压片。
2.2
Through—the—wall技术
Through—the—wall（TTW）穿墙式技术亦是Korsch公司所独创的，目前Korsch生产的压片机大多已经采用这项技术，它使得所有传动维修等只需从压片机的尾部进入（如图13），而不是在压片机的底部。如此压片机在墙上嵌入式安装后，大量的维护和维修工作在墙之外的空间进行，不再进入压片工作室。这项技术对于那些操作暴露尽量最小化的要求特别有意义。同时，使得工作区域从外界得到的干扰控制在最小影响之中，满足GMP。
2.3转台自动变换系统（如图14）
为最大程度满足生产变化的要求，快速更换压片机的转台。Korsch XL400 FT压片机的转台自动交换系统的设计也是非常独创的。其避开了其他压片机厂商普遍采用小车、吊车或叉车等办法，这些办法结构复杂、成本高、占用空间大、不易清洗等缺点。而XL400 FT型压片机仅仅通过一个可拆除的转臂把转台移出，快捷方便。转臂平时不用的时候，并不作为压片机的一个零部件，只是需要时把转臂装入机身上的定位孔中，从清洁的角度来讲是十分理想的。转臂是可倾斜的，这个倾斜的角度是经过精确计算的，能够使转台在升起转出过程中有一个很好的运动轨迹。
原著：伍善根. 国外压片机技术的战略升级[J]. 中国制药装备.总77期.2012(1)
