求助！关于DPPC脂质体的粒径问题

毒手药王邓智先

求助！关于DPPC脂质体的粒径问题

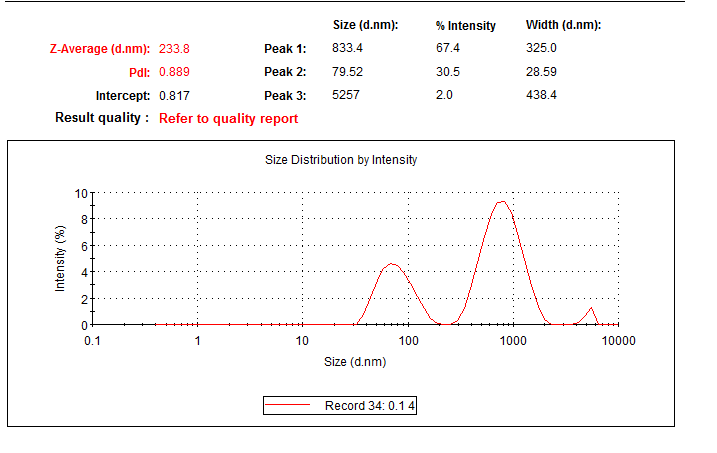

最近用DPPC制备脂质体，用的是薄膜水化法，PBS水化，然后探头100w功率超声10分钟，超声完后变得澄清，然后在55度的烘箱里（除了烘箱没有别的升温设备了，实验室里的水浴锅太小了）过100nm的聚碳酸酯膜21次，过的时候还挺好过的，制备好后用DLS的方法测粒径，是用马尔文粒径仪，结果测出来最好一次粒径也有240nm左右，昨天测的更是离谱，探头超声变得澄清后，测粒径居然有800nm，还出现了2个分布峰，如图所示，DPPC我看挺多人做的，但是我按照文献里做怎么都做不出来100nm的效果，已经摸索了一个月的条件了。以前还用SPC做过脂质体，SPC相变温度低，很容易就得到100多nm的结果。 DPPC是不是因为相变温度太高，所以过膜后温度回到常温分子就从液晶态转变为凝胶态了，于是又聚集起来了？如何控制DPPC的粒径呢？加入胆固醇会不会好一点？
